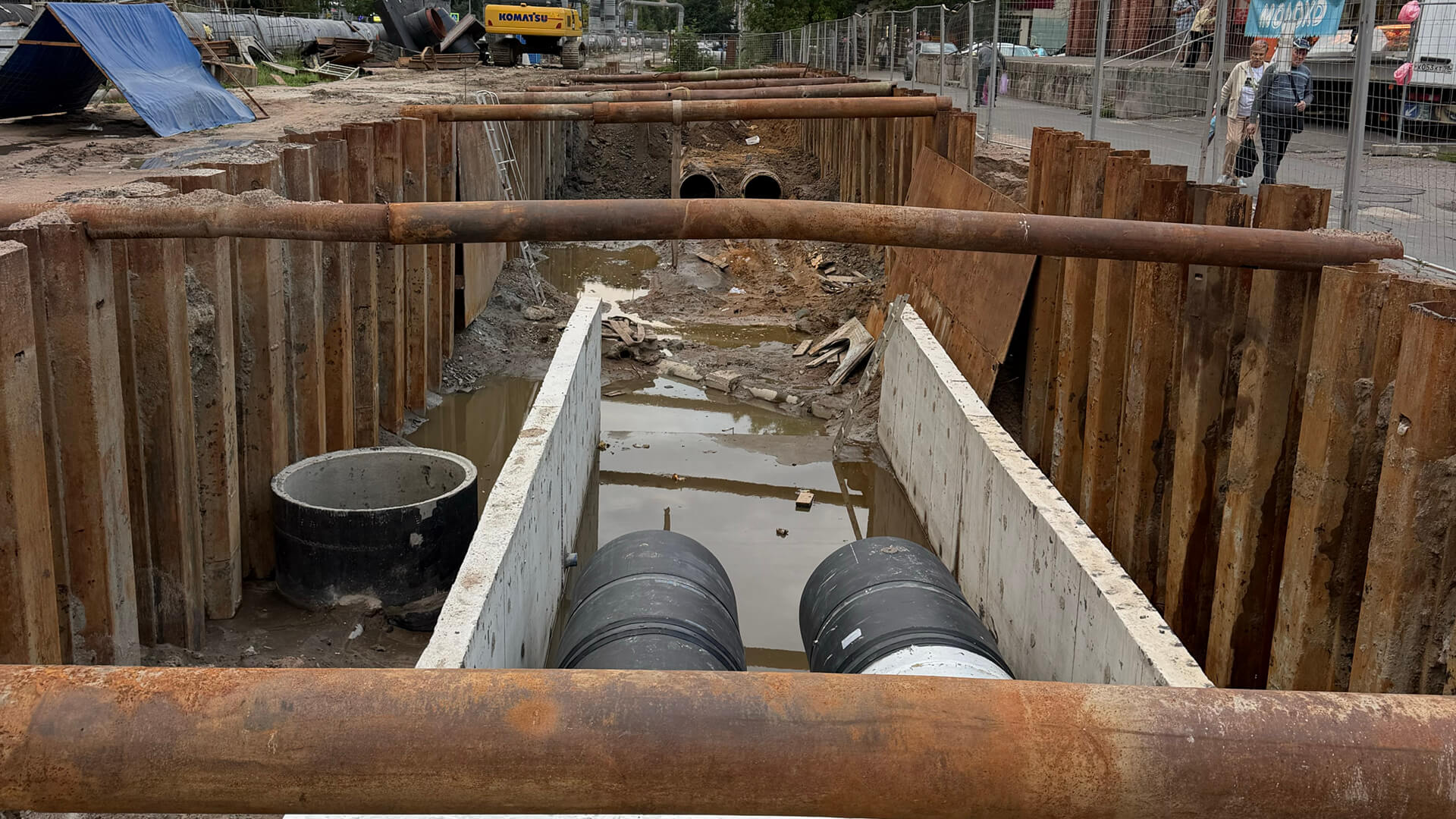

Распорная система котлована представляет собой инженерную конструкцию, предназначенную для обеспечения устойчивости шпунтовых стенок выемки при проведении земляных работ. Ее применение необходимо для предотвращения обрушения грунта, особенно на глубине от 4–5 метров, в условиях плотной городской застройки или при нестабильных почвах. Система воспринимает боковое давление грунта и передает его на устойчивые элементы, гарантируя безопасность людей и техники.
Что такое распорная система котлована
Это временное или постоянное крепление, состоящее из горизонтальных, вертикальных или диагональных элементов, которые устанавливаются между противоположными стенками котлована или шпунтового ограждения. Основная задача системы — сохранить геометрию выемки и не допустить деформации ограждающих конструкций.
Назначение распорного крепления
Главная функция распорной системы — противодействие горизонтальному давлению грунта. Без нее возможно осыпание стенок, повреждение близлежащих зданий, инфраструктуры и техники. Также распорки позволяют вести параллельные работы — например, возведение фундамента и стен.
Отличие распорной системы котлована от шпунтового ограждения
Шпунтовое ограждение — это сплошная стенка из металлических, железобетонных или пластиковых элементов, погружаемых в грунт. Распорная система котлована может использоваться как вместе со шпунтом, так и самостоятельно. В первом случае она стабилизирует шпунтовые стенки, во втором — удерживает откосы грунта напрямую.
Устройство распорной системы
Конструктивно система включает:
- Распорные пояса (обвязочные балки), которые монтируются по периметру котлована.
- Распорки — горизонтальные или наклонные элементы (трубы, балки), соединяющие противоположные стенки.
- Опорные узлы и крепления, обеспечивающие жесткость всей конструкции.
Виды распорных систем
- Классическая поперечная — с горизонтальными распорками, идеальна для котлованов шириной до 25–30 м.
- Угловая (подкосная) — с диагональными элементами, применяется в узких или сложных по форме выемках.
- Анкерная — вместо внутренних распорок используются грунтовые анкеры, что освобождает пространство котлована.
Монтаж распорной системы
Установка выполняется поэтапно:
- Монтаж обвязочных поясов на расчетной глубине.
- Установка распорок с заданным шагом.
- Контроль геометрии и усиление узлов соединения. Монтаж ведется с учетом проектных нагрузок и условий на объекте.
Применение в подвесном котловане
В случае устройства подвесного котлована (когда дно находится выше отметки устойчивого грунта) распорная система особенно важна. Она перераспределяет нагрузки и предотвращает смещение шпунтового ограждения или стен в грунте.
Расчет и проектирование
Правильный расчет системы включает анализ:
- Глубины и формы котлована.
- Характеристик грунта и гидрологических условий.
- Нагрузок от близстоящих объектов и техники. Проектирование выполняется в соответствии с требованиями ППР (проект производства работ).
Распорная система котлована — ключевой элемент безопасности при глубоких земляных работах. Ее грамотное устройство и монтаж позволяют избежать аварийных ситуаций и обеспечить стабильность строительной площадки.
Таким образом, устойчивость котлована обеспечивается не только грамотным расчетом распорной системы, но и применением качественного шпунтового ограждения. Для реализации таких проектов наша компания предлагает надежный комплектующий элемент — шпунт ПВХ собственного производства. Мы изготавливаем его под ваши задачи и поддерживаем объемы на складе для оперативной отгрузки в сжатые сроки.
