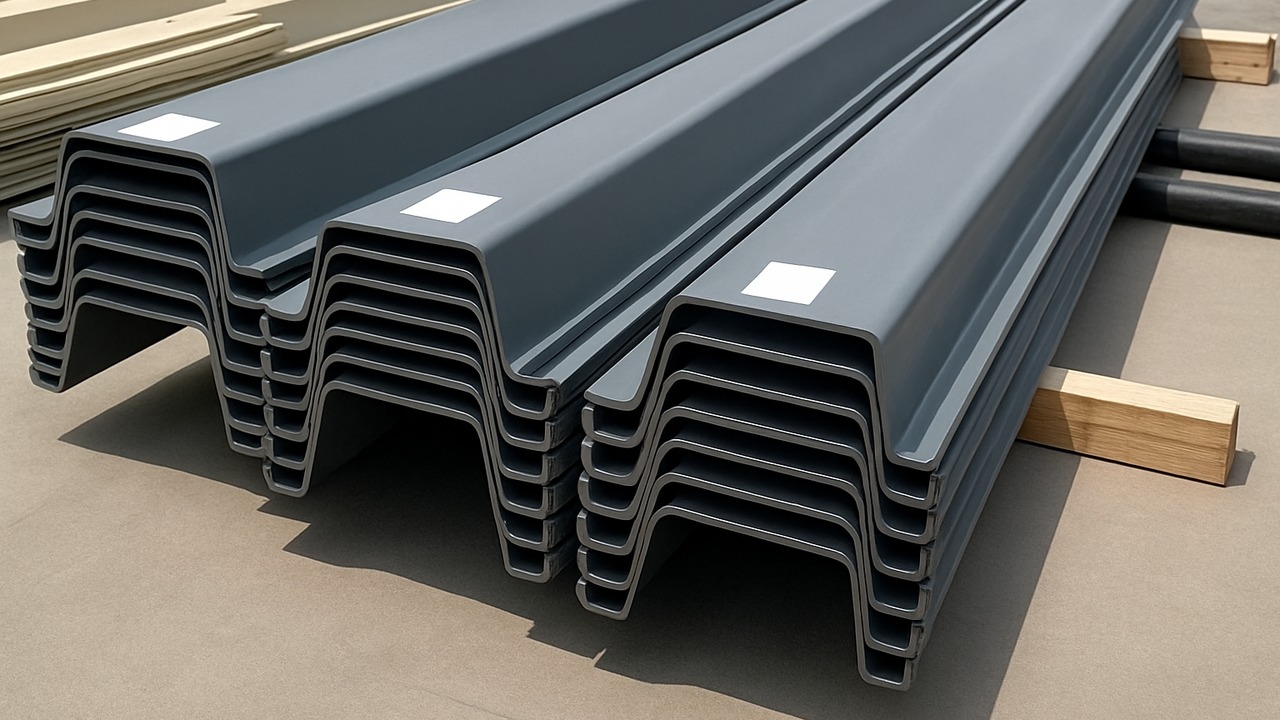

Шпунт Ларсена — это металлический или ПВХ профиль с замковым соединением, предназначенный для создания герметичных и прочных ограждающих конструкций. Применяется при проектировании котлованов, укреплении берегов, строительстве подземных сооружений и гидротехнических объектов. Основные типы профилей — U, Z и L. Наиболее востребованы марки Л4 (до 23 м) и Л5 (до 34 м), отличающиеся моментом сопротивления и глубиной применения.
Основные параметры для расчета шпунта
Ключевые входные данные:
- Глубина котлована (H);
- Тип грунта (песок, глина, суглинок) — определяет коэффициент бокового давления;
- Уровень грунтовых вод — влияет на гидростатическую нагрузку;
- Нагрузки на бровке — временные (техника) и постоянные (здания).
Без этих данных корректный расчет шпунта невозможен — даже калькулятор шпунта выдаст ошибочные значения.
Методы расчета шпунтовых стен
Проектирование ведется по двум группам предельных состояний:
- I группа — прочность и устойчивость (не обрушится ли стенка?);
- II группа — деформации (не сместится ли грунт?).
- Упрощенные аналитические методы (для предварительного расчета);
- Метод упругой линии или фиктивной заделки;
- Программные комплексы (Plaxis, Midas GTS) — для сложных геотехнических условий.
Этапы ручного расчета (основные формулы)
Глубина погружения:
D = H × K + D₀ где:
- H — глубина котлована;
- K — коэффициент запаса (1,5–2 для песка, 2–2,5 для глины);
- D₀ — анкерная часть (1–2 м).
Проверка устойчивости от опрокидывания:
Mопр < Mуд × m / γ где:
- Mопр — опрокидывающий момент,
- Mуд — удерживающий,
- m — коэффициент условий работы,
- γ — надежности.
Проверка прочности сечения: M / W ≤ R × m где:
- M — изгибающий момент,
- W — момент сопротивления профиля,
- R — расчетное сопротивление стали (не обвязки!),
- m — коэффициент условий работы.
Особенности проектирования в сложных условиях
При высоком УГВ, сейсмике или близости старых зданий:
- Увеличивают глубину забивки;
- Добавляют анкерные тяги или распорки;
- Используют численное моделирование.
Минимальная глубина погружения — 1 м в плотных грунтах, 2 м — в слабых. При наличии водоупорного слоя шпунт заглубляют до него.
Зачем нужен калькулятор шпунта и как им пользоваться
Ручной расчет шпунта требует времени и опыта. Калькулятор шпунта автоматизирует процесс: введите глубину котлована, тип грунта, нагрузки — и получите:
- Требуемую глубину погружения;
- Рекомендуемый профиль (Л4, Л5 и др.);
- Максимальный изгибающий момент;
- Необходимость анкеровки.
Это не замена инженерному проектированию, а инструмент для быстрой оценки и проверки гипотез. Для ответственных объектов всегда требуется детальный расчет с учетом всех факторов.
Правильный расчет шпунта Ларсена определяет не только его геометрию, но и требуемые физико-механические характеристики. Наличие собственного производства пластикового шпунта является нашим ключевым преимуществом. Мы можем изготовить шпунт ПВХ под все необходимые расчеты, обеспечив проект надежным и экономически эффективным решением. А наличие материалов на складе исключает простои и задержки.
