Распределительный пояс (или обвязочный пояс) — это горизонтальная металлическая балка, которая монтируется по верхнему периметру шпунтовой стенки. Его ключевая задача — объединить отдельные шпунтовые сваи в целостную конструкцию и равномерно перераспределить нагрузку от давления грунта по всему ограждению. Без этого элемента обвязка котлована не приобретет необходимой пространственной жесткости, что грозит деформацией и смещением шпунта.
Функциональное назначение обвязочного пояса
Обвязочная балка шпунтового ограждения решает несколько критически важных инженерных задач:
- Создание единой рабочей системы. Пояс жестко связывает отдельные сваи, заставляя их работать как монолит, а не по отдельности.
- Равномерное распределение нагрузок. Это позволяет перераспределить потенциально неравномерное давление грунта, предотвращая концентрацию напряжений в отдельных точках.
- Обеспечение пространственной жесткости. Конструкция приобретает устойчивость к скручиванию и изгибу по всему периметру.
- База для крепления распорок. Пояс служит основой для монтажа распорок или анкерных тяг, которые воспринимают основную нагрузку.
Совокупность этих функций делает распределительный пояс компонентом обеспечивающим стабильность всей ограждающей конструкции.
Конструктивные решения и типы креплений
Выбор системы крепления с использованием распределительного пояса зависит от глубины, ширины котлована и грунтовых условий:

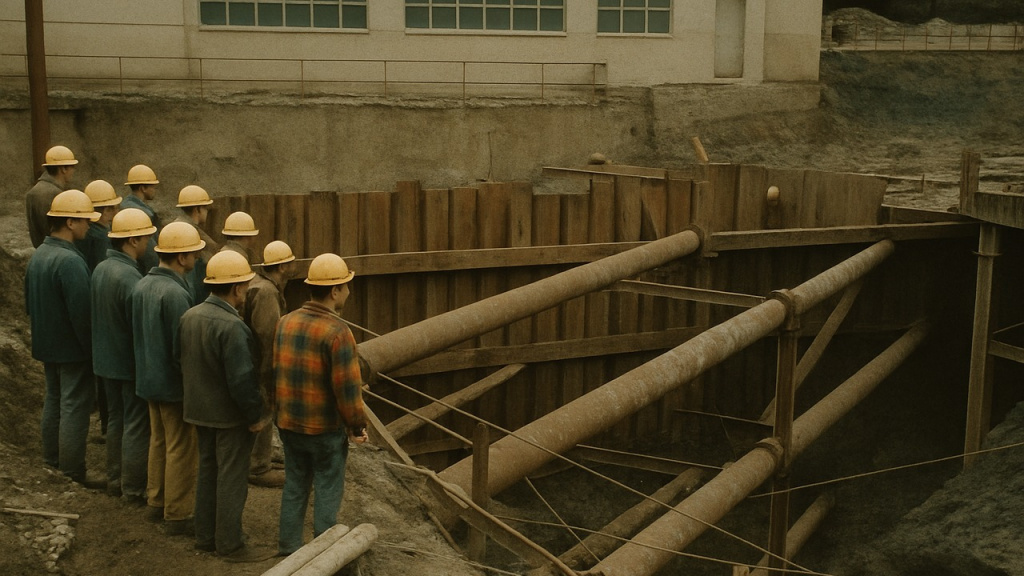

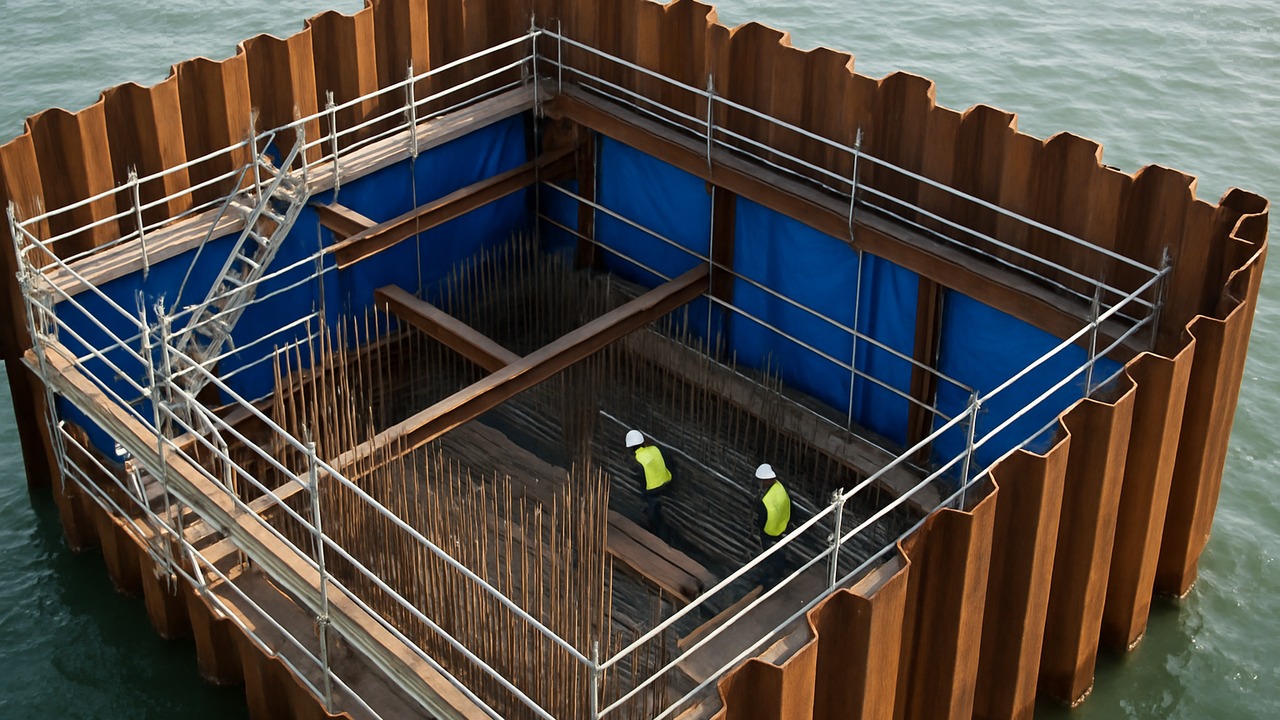

- Распорная система. Наиболее распространенный тип. После монтажа пояса устанавливаются горизонтальные распорки, обычно из стальных труб диаметром 30–70 см, которые упираются в противоположные стенки котлована. Эта система эффективна для ширины до 15–20 м. Для более широких котлованов требуются промежуточные опорные стойки.

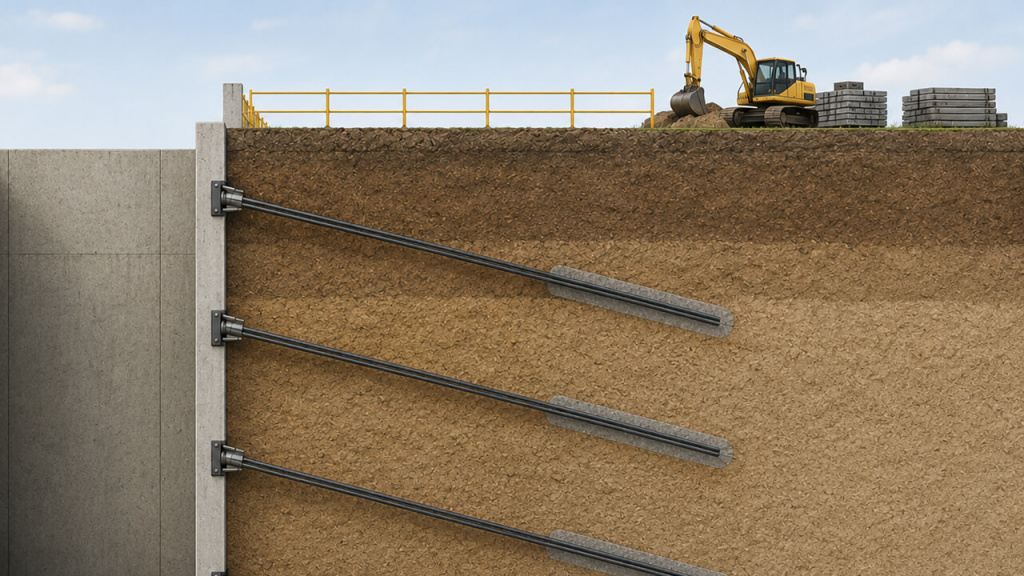

- Анкерное крепление. Применяется, когда внутреннее пространство котлована не должно загромождаться. В этом случае распределительный пояс шпунтовой стенки служит опорой для анкерных тяг, которые закрепляются в грунте за пределами котлована.

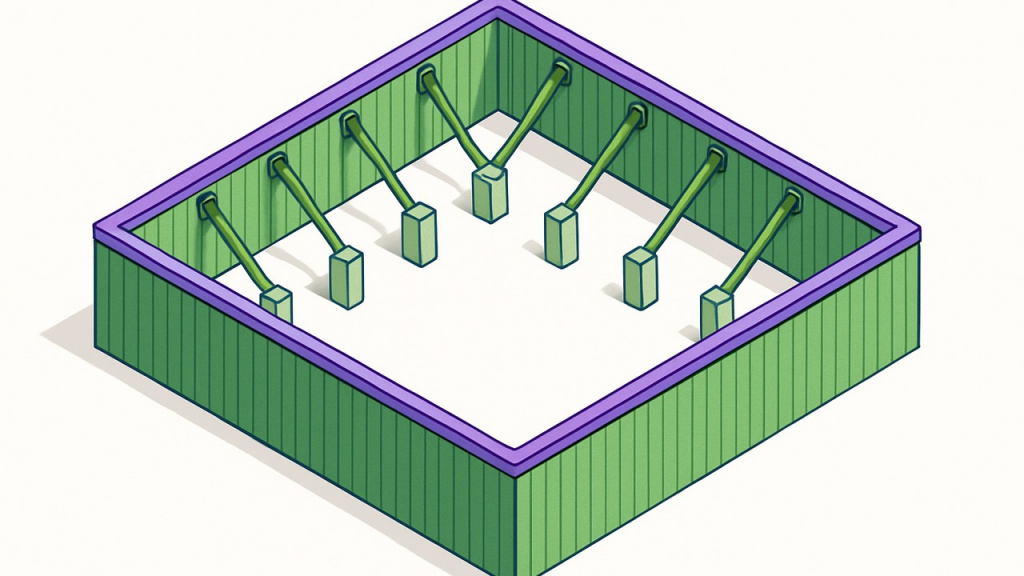

- Подкосная система. Используется при поэтапной разработке котлована. Подкосы одним концом крепятся к поясу, а другим упираются в фундаментную плиту или временные сваи в уже выкопанной части.
Каждая из этих систем имеет строгие инженерные ограничения по применению, которые определяются расчетом на этапе проектирования. Для котлованов глубиной более 7 метров обычно требуется устройство нескольких ярусов распределительных поясов.
Материалы для устройства обвязки шпунта
Для изготовления обвязочного пояса применяется металлопрокат, способный выдерживать значительные изгибающие моменты:
- Швеллер. Распространенный вариант благодаря удобству монтажа и хорошим прочностным характеристикам.
- Двутавровая балка. Применяется при высоких нагрузках благодаря повышенному моменту сопротивления. Может использоваться одиночной или сдвоенной.
- Т-образный профиль шпунта Ларсена. В некоторых случаях сам шпунт может выступать в роли элемента пояса.
Выбор конкретного профиля и его сечения – это результат точного расчета, учитывающего все действующие нагрузки. Крепление балки к шпунтовым сваям осуществляется через приваренные стальные пластины ("стульчики") с помощью сварки или высокопрочных болтов, а качество сварных швов подвергается строгому контролю.
Технология монтажа распределительного пояса
Монтаж выполняется параллельно с погружением шпунта или после его завершения:
- Подготовка. Оголовки шпунта выравниваются по высоте для обеспечения плотного прилегания балки. Производится разметка положения пояса согласно проекту.
- Установка балки. Элементы пояса укладываются по периметру и стыкуются между собой. Стыки усиливаются накладками для сохранения прочности конструкции.
- Крепление к шпунту. Балка приваривается к каждой шпунтовой сваи сплошным швом. К торцевым частям привариваются фасонные пластины для монтажа распорок.
- Контроль качества. После монтажа проводятся проверки: визуальный контроль сварных швов и проверка геометрии конструкции.
Верхний пояс обычно располагается на глубине до 2 метров от поверхности, если иное не предусмотрено проектом для анкерных креплений.
Строгое соблюдение технологии на каждом этапе — залог долговечности и надежности всего шпунтового ограждения.
Нормативная база и проектный расчет
Устройство распределительного пояса регламентируется российскими нормативами, включая ГОСТ Р 57365-2016, СНиП 3.02.01-87 и ГОСТ Р 53629-2009.
Проектный расчет включает:
- Определение нагрузок от давления грунта.
- Проверку прочности распорных элементов и реакций в анкерах.
- Расчет сечения обвязочной балки на прогиб и устойчивость.
- Проверку разрывного сопротивления замков шпунта.
Все расчеты должны выполняться инженерами на основе данных геологических изысканий. Это исключает риски недооценки нагрузок и последующих деформаций.
