В современном строительстве часто приходится работать в условиях, где обычные методы удержания конструкций уже не справляются, поэтому внимание все чаще обращают на грунтовые анкера. Такой подход позволяет эффективно стабилизировать объекты, опираясь на плотные слои почвы и снижая риски смещения.
В статье будет разбор назначения анкеров грунтовых и особенностей их устройства. Дополнительно будут затронуты основные этапы монтажа и ключевые различия между существующими типами таких систем.
Содержание:
Что это такое

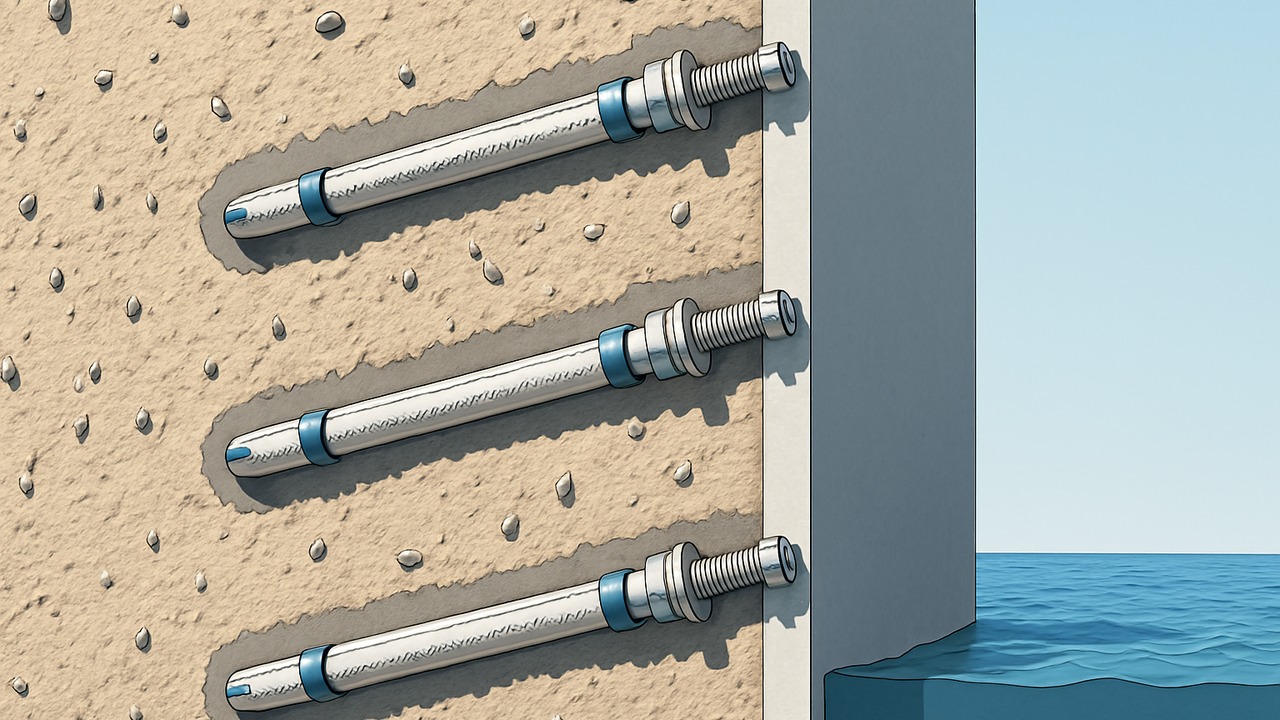

Грунтовой анкер представляет собой протяженный закрепляющий элемент, который размещают внутри массива почвы на глубине с достаточной плотностью. Анкер для грунта относится к изделиям, которые имеют четко заданную геометрию и создаются с расчетом на длительное пребывание в подземных условиях.
Использование грунтовых анкеров в строительстве регулируется строгими стандартами, обеспечивающими их несущую способность и долговечность. В Российской Федерации этим целям служит ГОСТ Р 57355-2016 «Анкеры грунтовые. Правила производства работ», который соответствует европейским нормам EN 1537:2014.
- Подземная часть анкера формируется так, чтобы обеспечить плотный контакт с окружающей средой и надежную фиксацию после установки.
- Связующая тяга служит линейным соединением между глубинным сегментом и наружным блоком, препятствуя ослаблению конструкции.
- Головка располагается снаружи и используется для передачи механического усилия в установленный стержень.
Стоит кратко выделить ключевые компоненты конструкции:
- анкерная зона, обеспечивающая уплотненное размещение внутри буровой полости;
- удлиненный стержень, функционирующий как соединительное звено;
- внешний блок, включающий крепежные элементы и натяжной узел;
- цементация скважины, выполняемая для усиления сцепления и защиты металлических частей.
Для чего нужны
Грунтовые анкеры это элементы, которые применяют там, где конструкции испытывают значительные боковые или выталкивающие воздействия. Такие системы позволяют укреплять глубокие выемки в плотных породах, сохраняя стабильность стенок без установки временных распорок. При разработке котлованов рядом с застроенной территорией они помогают снизить риск появления деформаций в соседних зданиях за счет перераспределения сил в нижние горизонты.
Применение анкеров упрощает устройство подземных конструкций, потому что днище остается неподвижным даже при высоком уровне грунтовых вод. Дополнительным преимуществом является возможность уменьшить расход материалов в бетонных элементах за счет снижения изгибающих моментов. В инфраструктурных проектах такие решения используют для противодействия опрокидыванию высоких опор, дымовых труб и других сооружений с развитой парусностью.
В инженерной геологии они помогают стабилизировать склоны, укреплять подпорные стены и усиливать обделку тоннелей, особенно в районах со сложной структурой грунтов. Такой подход значительно расширяет перечень задач, которые можно безопасно решать без увеличения габаритов подземных или наземных конструкций.
Этапы монтажа
- В начале определяют отметку размещения, выполняют разметку и при необходимости проводят инженерные исследования для оценки параметров слоя.
- Затем перемещают буровое оборудование к исходной точке и готовят его к работе с учетом проектных характеристик.
- После запуска установки формируют скважину нужного диаметра и глубины, избегая отклонения оси, что особенно важно при работе в плотных или слоистых грунтах.
- На следующем шаге опускают грунтовый анкер в сформированное отверстие и обеспечивают равномерное заполнение пространства раствором через инъекционную трубку. Когда смесь достигает первичной прочности, проводят дополнительное нагнетание под давлением, чтобы повысить сцепление с породой на всей длине закрепления.
- Далее следует итоговая проверка, в ходе которой фиксируют фактические значения усилия и устойчивости конструкции.
Таким образом, ключевые операции процесса:
- определение точки размещения;
- поставка техники в рабочую позицию;
- формирование скважины;
- установка металлического элемента;
- заполнение цементом;
- усиленная фиксация;
- испытания параметров удержания.
Виды
Современная практика выделяет несколько конструкций, которые применяют в разных геотехнических условиях, и анкеры грунтовые выбирают с учетом конкретной задачи. Трубчатые винтовые системы формируют корневую часть по мере углубления, используя буровую установку, последовательное наращивание штанг и дальнейшее формирование уширения раствором под давлением. Прядевые решения ставят иначе: сначала готовят скважину, затем опускают тяги и выполняют ступенчатую цементацию, добиваясь плотной фиксации по всей длине. Отдельно выделяют тяги, применяемые на объектах транспортной и морской инфраструктуры, где усилие передается через опирание на подпорные элементы с двух сторон.
Такая классификация помогает понимать, какие конструкции подходят для работы в плотных грунтах, а какие — для мягких слоев или стесненных площадок.
Ниже приведена компактная таблица, отражающая ключевые особенности основных разновидностей:
| Вид | Особенности монтажа | Тип несущей части | Технологические нюансы |
|---|---|---|---|
| Трубчатый винтовой | Забуривание с наращиванием штанг | Стальная труба | Формирование уширения под давлением |
| Прядевой | Установка после подготовки скважины | Пучок канатов | Многоэтапная цементация |
| Тяговый | Опирание на подпорные элементы | Пряди или штанги | Работа в системах, компенсирующих давление грунта |
Таким образом, выше разобраны функции анкеров, конструктивные элементы и сферы применения, показывающие широкие возможности для стабилизации сооружений. Дополнительно рассмотрены монтажные этапы, влияющие на надежность крепления и качество взаимодействия с подземным массивом. Краткая классификация подчеркивает различия между основными типами и помогает выбирать подходящее решение для конкретных условий.
