Крепление котлована: способы и виды

Строительные площадки требуют аккуратной подготовки углублений, поэтому важно понять, как формируются котлованы разных типов и какие решения применяются для их удержания. Статья раскрывает основные подходы к укреплению стен котлована, включая щиты, распорные системы, шпунт, анкера и нагели, каждый из которых работает в своих условиях. Будет показано, как проходит пошаговая технология укрепления стенок котлована, где сначала фиксируют края, затем монтируют систему и контролируют состояние грунта. Материал также затрагивает нормативы, регулирующие крепление котлована, чтобы специалист ориентировался в требованиях и избегал ошибок.

Содержание:

• Виды котлованов
• Способы крепления котлованов
• Крепление котлованов щитами
• Распорное крепление котлованов
• Шпунтовое крепление
• Анкерное крепление
• Нагельное крепление
• Этапы крепления стенок котлована
• Нормативные документы

Виды котлованов

Классификация котлованов нужна для понимания того, как организуют работу на площадке и какие решения выбирают в разных условиях. Ниже перечислены основные разновидности, используемые в строительстве.

• Вертикальные стенки: применяют при устойчивом основании, когда можно сохранить прямой контур.
• Откосы: выбирают при слабом грунте, чтобы снизить риски осыпаний.
• Ступенчатый вариант: используют на смешанных почвах, где форма выработки делается ярусами.
• Траншея: подходит для протяженных коммуникаций, где важна стабильность длинных стенок.

Вертикальный контур формируют там, где прочность грунта позволяет выдерживать нагрузку без дополнительного уклона, а откосы создают при сложных условиях, опираясь на глубину и характеристики почвы. Открытый формат выполняют сверху вниз, удаляя слои последовательно, тогда как закрытый метод предполагает подземное продвижение с усилением конструкции по мере разработки. Траншейный тип используют для линейных сетей, где внимание уделяют продольным участкам, чтобы сохранить форму прохода.

Способы крепления котлованов

Самые распространенные способы крепления – щитами, распорками, шпунтами, анкерами, нагелями. Ниже подробнее расскажем про каждый.

Крепление котлованов щитами

К щитовым решениям обращаются тогда, когда нужно быстро организовать защиту выработки и удержать грунт в ограниченном пространстве. Этот способ применяют там, где требуется направить нагрузку на жесткую систему опор и избежать лишней деформации контура.

Щиты монтируют вдоль стен, после чего устанавливают распорки, которые передают усилие на противоположную сторону и стабилизируют ограждение. Обвязочный пояс собирают по периметру, используя балки для распределения давления между опорными элементами и усиления всей схемы.

Распорное крепление котлованов

Распорные конструкции применяют там, где нужно удержать контур выработки и обеспечить жесткую фиксацию стен без потери рабочего пространства. Ниже приведены распространенные варианты, которые используют в разных условиях.

• Поперечная схема: ставят горизонтальные элементы для стабилизации широких выработок.
• Угловая система: монтируют диагональные детали, когда форма имеет сложную конфигурацию.
• Анкерный вариант: применяют грунтовые тяги, чтобы освободить внутреннюю зону.

Такие решения противостоят давлению грунта и сохраняют форму выработки даже при плотной застройке рядом. Обвязочные пояса фиксируют по линии проекта, после чего устанавливают распорки с нужным шагом и проверяют положение элементов. Работы выполняют поэтапно, усиливая узлы, чтобы обеспечить крепление откосов котлована и снизить риски деформаций.

Шпунтовое крепление котлована

Для крепления глубоких и протяженных траншей оптимально использовать шпунтовые конструкции, которые формируют сплошную стену и защищают выемку от осыпания.

Шпунтовое крепление котлована может быть нескольких видов:

• Металлический шпунт: конструкция выдерживает значительные нагрузки и подходит для многократного использования.
• Железобетонный шпунт: материал обладает высокой прочностью и применим для постоянных сооружений.
• Деревянный шпунт: элемент используется при малой глубине и временных работах.
• Полимерный шпунт: изделие устойчиво к коррозии и агрессивным средам.

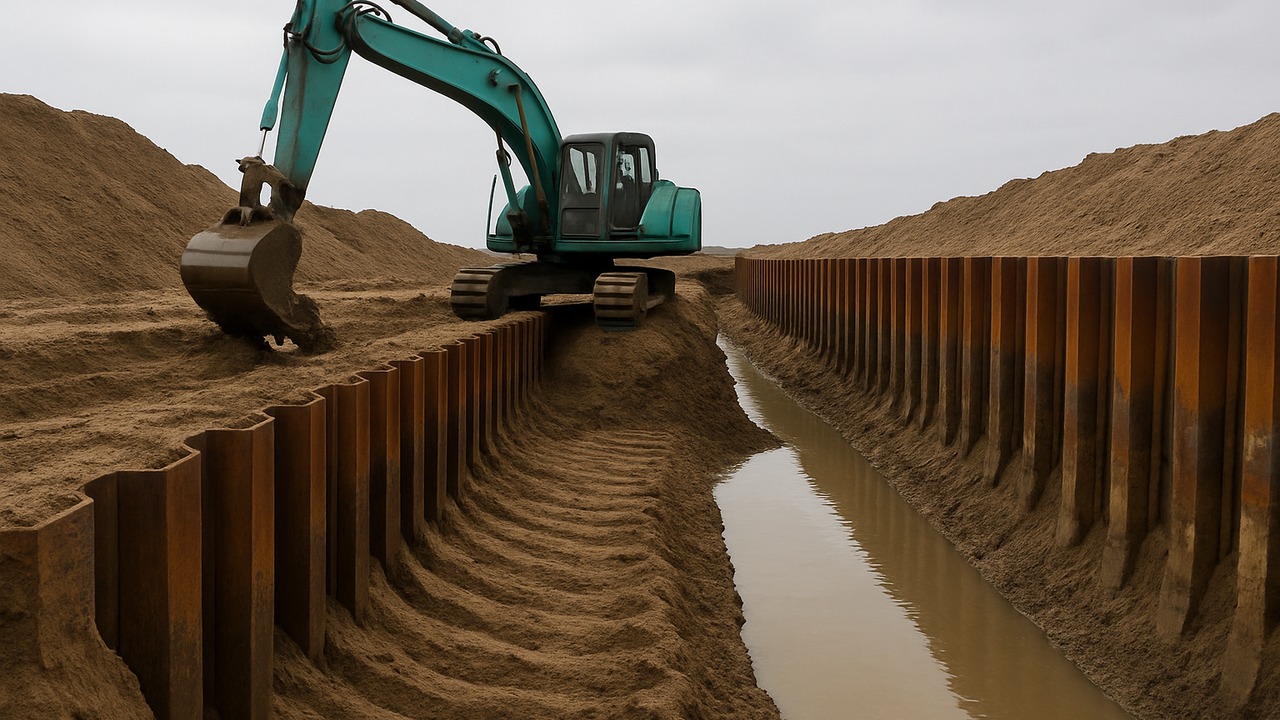

Крепление стенок траншеи с помощью шпунта Ларсена создает герметичный контур благодаря замковым соединениям между элементами, что минимизирует риск притока воды и бокового давления грунта.

Анкерное крепление котлованов

Анкерные системы применяют там, где требуется надежно зафиксировать вертикальные стены и исключить смещение грунта при разработке глубоких выемок. Такой способ позволяет снизить нагрузки на ограждающие конструкции и сохранить стабильность котлована даже в сложных условиях.

Анкерное крепление котлована представляет собой технологию, при которой усилие передается на плотные слои грунта за пределами котлована за счет длинных стержней, установленных под углом и закрепленных цементацией или механическим способом. Такой подход подходит как для самостоятельного применения, так и в качестве дополнения к другим схемам укрепления, когда требуется повысить общую устойчивость ограждения.

Основные разновидности анкеров:

• Прядевые анкеры: технология предполагает бурение канала, заполненного последующим цементированием для создания надежной фиксации.
• Винтовые анкеры: конструкция входит в грунт вращением и обеспечивает быстрое закрепление в плотных слоях.

Этот метод востребован при работе с глубокими котлованами, насыщенными влагой грунтами и площадками, где техника не может свободно маневрировать вдоль бровки. Применение анкеров позволяет сохранить ширину рабочего пространства, сохраняя при этом требуемую прочность конструкции.

Нагельное крепление котлована

Нагельное крепление котлована используют там, где нужен простой и надежный способ стабилизировать стенки котлована без сложной техники. Такой подход позволяет объединить арматурные стержни или трубы с поверхностной защитой откосов и получить прочный массив, который работает на восприятие выдергивающих нагрузок.

Нагели погружают в грунт по мере продвижения работ, после чего на поверхность устанавливают деревянную забирку или щиты из досок. Такая схема дает возможность укрепить массив без предварительного натяжения, поэтому конструкция получается менее требовательной к оборудованию. Методику обычно выбирают для участков с устойчивой породой, где важны усиление откосов и стабильность стенок.

Как происходит крепление стенок котлована

Крепление стенок котлована выполняют поэтапно, чтобы контролировать состояние выработки и удерживать грунт в стабильном положении. На каждом шаге применяют свои методы, а выбор схемы определяется глубиной, состоянием почвы и условиями застройки.

• Подготовительные работы: подрядчик оценивает свойства грунта, определяет допустимую глубину разработки и выбирает подходящую схему ограждения.
• Монтаж ограждения: выбранный тип стенок устанавливают до начала основных земляных работ и проверяют их устойчивость после первичного заглубления.
• Устройство поддерживающих элементов: система усиливается распорками, анкерами или шпунтами, чтобы снизить давление на ограждение и удержать откосы в заданном положении.
• Контроль состояния выемки: специалисты следят за поведением почвы, корректируют схему и при необходимости добавляют дополнительные элементы для крепления стенок.

Нормативные документы при проектировании котлованов

Нормативы, регулирующие устройство ограждений котлована, задают минимальные требования к безопасности и определяют, когда выемка уже не может оставаться без поддерживающей конструкции. При проектировании инженеры учитывают глубину котлована, состав почвы и условия участка, потому что разные стандарты предлагают свои пороги для начала установки защитных элементов.

• Пороговые значения: нормативы устанавливают минимальную глубину, при которой требуется укреплять стенки, и ориентируются на тип грунта.
• Индивидуальные решения: откосы котлованов значительной глубины требуют отдельного проекта, который учитывает особенности площадки.
• Работа в сложных условиях: насыщенная водой почва или высокий уровень подземных потоков делают обязательным применение усиленного ограждения, независимо от глубины разработки.

Ниже приведена таблица, показывающая основные документы, которые используют при проектировании укрепления стен котлована.
