Шпунт Ларсена широко применяется в современном строительстве для создания прочных ограждений котлованов, укрепления берегов и возведения подземных конструкций. Однако часто проектные условия требуют использования профилей значительной длины, которую не всегда возможно доставить на объект целиком. В таких случаях на помощь приходит технология стыковки шпунта — процесс соединения отдельных секций в единую конструкцию заданных размеров. Этот метод не только решает логистические задачи, но и открывает возможности для экономии ресурсов, обеспечивая при этом высокую прочность и надежность всего шпунтового ряда.
Содержание:
Преимущества стыковки
Стыковка шпунтовых профилей предлагает ряд неоспоримых преимуществ, делающих ее востребованной технологией. Во-первых, это значительная экономическая выгода. Процесс позволяет активно использовать бывший в употреблении шпунт, наращивая его до необходимой длины, что существенно снижает стоимость материалов для проекта. Кроме того, транспортировка более коротких секций обходится дешевле и проще с логистической точки зрения, чем перевозка габаритных длинномерных профилей.
Во-вторых, технология обеспечивает гибкость и оперативность работ. Возможность соединения профилей непосредственно на строительной площадке позволяет быстро адаптироваться к изменениям в проекте или условиям грунта. Наконец, стыковка гарантирует эффективность использования материала, так как дает возможность получить шпунт точно заданной проектной длины, что критически важно для сложных и ответственных объектов.
Технологические основы
Успех стыковки шпунта Ларсена основывается на строгом соблюдении технологии, ключевая задача которой — сохранить целостность и геометрию замкового соединения. Замок — это самый уязвимый и важный элемент профиля, обеспечивающий плотное сцепление шпунтовых свай между собой и герметичность всей стенки. Любое нарушение его формы, например, наплыв сварного шва, может привести к невозможности погружения или растрескиванию профиля в грунте.
Другой фундаментальный принцип — обеспечение равномерного прогрева металла в зоне сварки. Это предотвращает возникновение внутренних напряжений, которые являются причиной появления трещин и деформаций. Вся технология нацелена на создание монолитного, прочного соединения, не уступающего по несущей способности цельному профилю.
Ключевые этапы выполнения работ
Процесс стыковки представляет собой последовательность взаимосвязанных этапов, начинающихся с тщательной подготовки.
- Подготовка и осмотр. Секции шпунта очищаются от загрязнений и проходят визуальный осмотр. Проверяется целостность замков и поверхности профиля. Обнаруженные дефекты, такие как коррозия или трещины, необходимо устранить. Также на этом этапе нарезаются соединительные пластины (обычно толщиной 20 мм и шириной 30-40 мм) и подготавливается сварочное оборудование — трехфазные инверторы и электроды диаметром 4-5 мм.
- Выравнивание и центровка. Шпунт жестко фиксируются и выравниваются по замкам. Это самый ответственный подготовительный момент, так как малейший перекос сделает последующее погружение невозможным.
- Зачистка и установка пластины. Кромки в зоне будущего стыка зачищаются, при необходимости снимаются фаски для лучшего провара. Подготовленная пластина укладывается внутрь "корыта" шпунта.

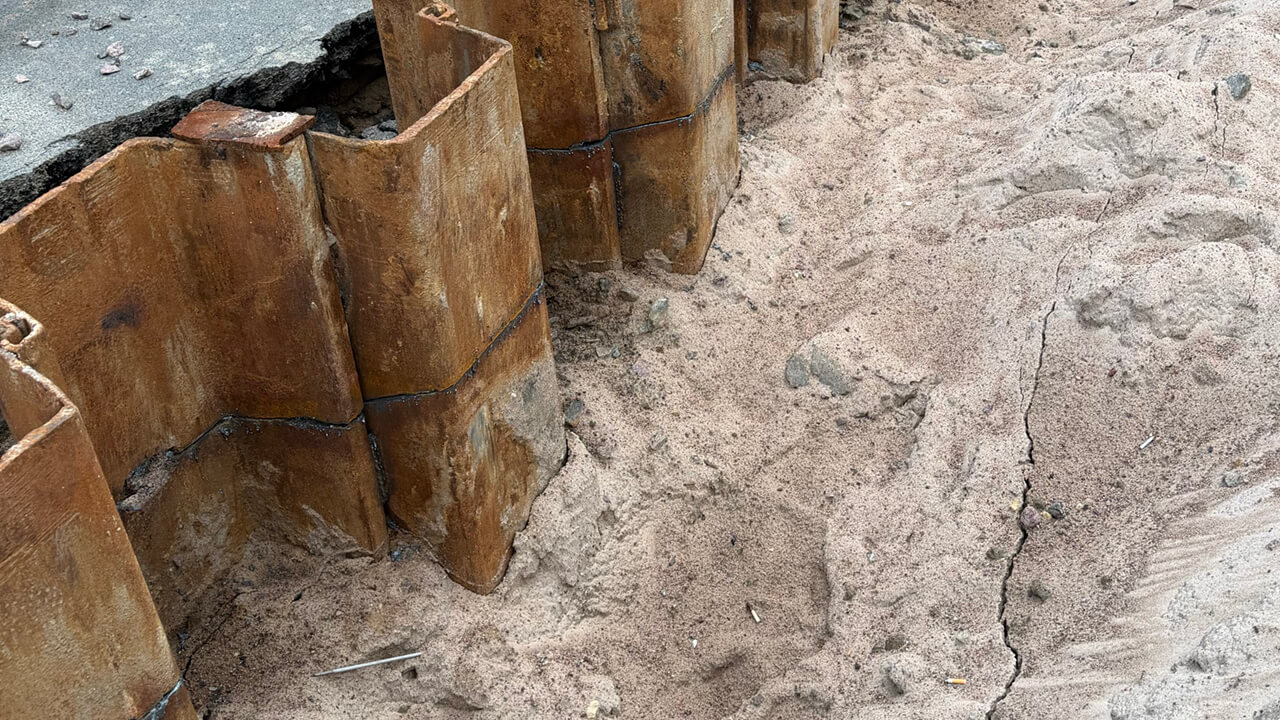

- Сварка. Пластина прихватывается, а затем тщательно обваривается по периметру с внутренней стороны. После этого конструкция переворачивается, и сварка выполняется снаружи. Часто для усиления соединения добавляют боковые накладки, создающие дополнительные ребра жесткости. В процессе сварки важно контролировать, чтобы шов не заходил на замок, и избегать перегрева металла.
- Контроль качества. Готовый сварной шов подвергается визуальному контролю на предмет отсутствия трещин, пор, наплывов и других дефектов. При их обнаружении проводится дополнительная обработка.
Области применения стыкованного шпунта
Технология стыковки находит широкое применение в различных сферах строительства, где требуются шпунтовые конструкции большой длины.
- Глубокое котлованостроение. При возведении фундаментов небоскребов, подземных паркингов или станций метро часто необходимы шпунтовые ограждения глубиной 20 и более метров. Стыковка позволяет создать стенку нужной высоты из доступных по длине профилей.
- Гидротехническое строительство. Укрепление берегов рек, каналов, устройство набережных и причалов — все это требует длинных непрерывных шпунтовых стенок, которые часто собираются методом наращивания.
- Создание противофильтрационных завес. При необходимости изоляции строительных площадок от грунтовых вод стыкованный шпунт образует надежный герметичный барьер.
- Реконструкция и использование б/у материала. Технология идеально подходит для проектов, где активно применяется восстановленный шпунт, позволяя комбинировать секции разной длины для оптимального результата.
Таким образом, стыковка шпунта Ларсена — это не просто вынужденная мера, а современная, экономически обоснованная технология, которая при строгом соблюдении всех этапов работ гарантирует создание прочных, долговечных и надежных конструкций для решения самых сложных инженерных задач.
