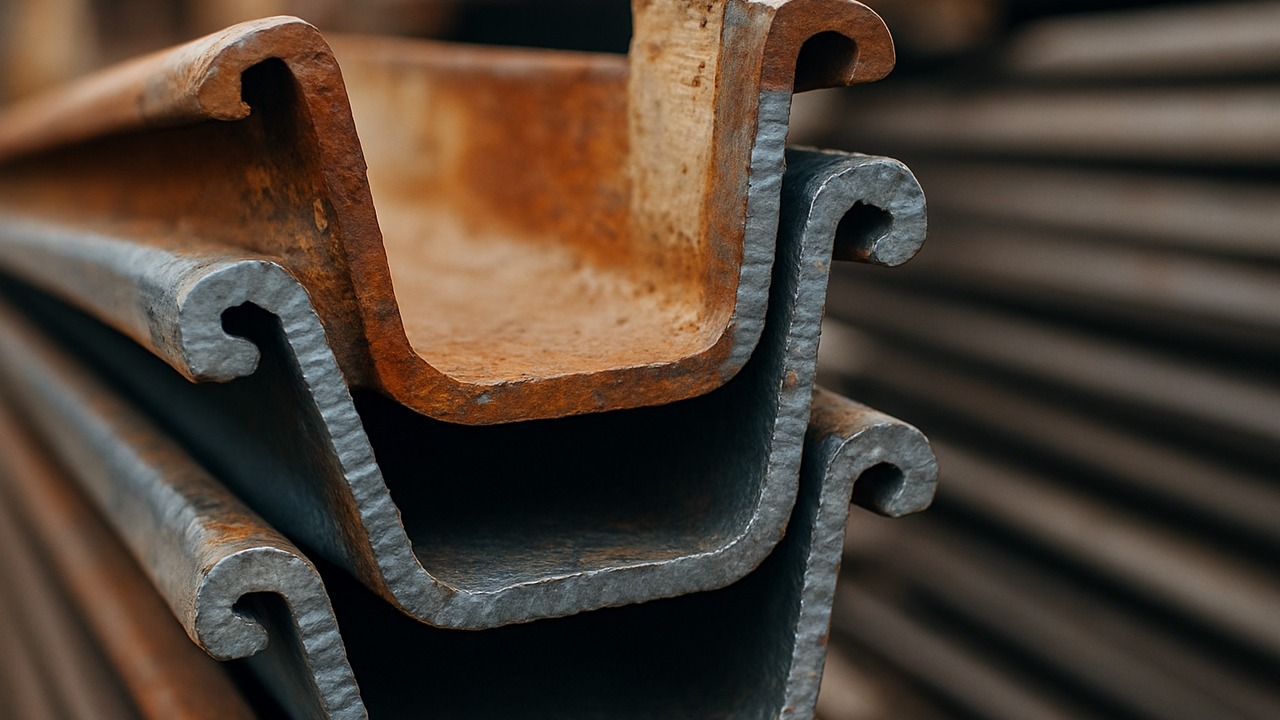

Шпунт Ларсена — это специальный вид металлического или полимерного профиля, представляющий собой желоб с закругленными краями боковых стенок и замками. Данное устройство позволяет соединять отдельные элементы между собой, создавая сплошную водонепроницаемую стенку. В строительстве шпунт типа Ларсен является незаменимым решением для создания временных и постоянных ограждений, защиты котлованов и укрепления берегов водоемов.
История появления шпунта Ларсена
Идея создания металлической полосы с загнутыми краями в форме буквы U пришла в 1902 году главному инженеру немецкого города Бремен Трюгве Ларсену. Он понял, что такие профили можно соединять краями и погружать в грунт для получения сплошной стены, разделяющей воду и землю или различные типы грунтов.
Ларсен запатентовал свое изобретение в 1910 году, однако массовое производство стального шпунта началось только в 1912 году, когда сталелитейный конгломерат Thyssen освоил технологию горячей прокатки. С тех пор шпунтовые конструкции получили широкое распространение и сохранили название в честь своего изобретателя.
Для чего применяют шпунт Ларсена
Применение шпунта Ларсена в современном строительстве весьма разнообразно:
- Укрепление стенок котлованов и траншей — шпунтовое ограждение предотвращает осыпание грунта при проведении земляных работ на глубине свыше 2 метров. Это обеспечивает безопасность рабочих и техники, позволяет создавать стабильные условия для строительства фундаментов.
- Берегоукрепление водоемов — шпунтовые сваи эффективно защищают берега рек, озер и искусственных водоемов от размывания. Технология позволяет создать долговечную защиту даже на нестабильных грунтах.
- Строительство гидротехнических сооружений — при возведении дамб, плотин, шлюзов и причалов шпунт Ларсена обеспечивает надежную гидроизоляцию и структурную прочность конструкций.
- Защита от оползней — в геологически нестабильных районах шпунтовые конструкции предотвращают смещение грунтовых масс и обеспечивают устойчивость склонов.
- Ограждение промышленных объектов — для хранения сыпучих материалов, создания площадок складирования отходов и ограждения территорий предприятий.
- Строительство подземных сооружений — при возведении метро, тоннелей и подземных паркингов шпунт нужен для временной поддержки стенок выемки.
Виды шпунта Ларсена
По форме поперечного сечения
- U-образный (корытообразный) — классический профиль с замками по всей длине боковых стенок
- Z-образный — более легкая конструкция с одной боковой стенкой
- L-образный — угловой профиль для специальных задач
- Ω-образный — глубокий или мелкий корытообразный профиль
- Трубчатый (O-образный) — с приваренными замками Ларсена для максимальной жесткости
По материалу изготовления
- Стальной шпунт — традиционный вариант из низкоуглеродистой стали, отличающийся высокой прочностью и возможностью многократного использования.
- ПВХ шпунт — современное решение из поливинилхлорида, устойчивое к коррозии и химическим воздействиям. Полимерные шпунтовые конструкции идеально подходят для постоянных ограждений.
- Композитный шпунт — комбинированные материалы, сочетающие преимущества металла и полимеров.
- Железобетонный шпунт — применяется для масштабных гидротехнических проектов.
Сравнение металлического и ПВХ шпунта
Стальной шпунт обладает максимальной несущей способностью и подходит для работы в сложных геологических условиях. Он выдерживает высокие нагрузки, но подвержен коррозии и имеет ограниченный срок службы в агрессивных средах. Металлические шпунтовые сваи экономически выгодны при многократном использовании — они выдерживают 5-7 циклов монтажа-демонтажа.
ПВХ шпунт превосходит металлический аналог по коррозионной стойкости и долговечности. Полимерный материал не ржавеет, не гниет, устойчив к химическим воздействиям и ультрафиолету. Это обеспечивает срок службы до 50-100 лет без потери эксплуатационных свойств. ПВХ шпунт легче стального, что упрощает транспортировку и монтаж. Однако по несущей способности он уступает металлу, что ограничивает применение в высоконагруженных конструкциях.
Способы погружения шпунта в грунт
Забивка молотами
Наиболее распространенный и экономичный способ погружения. Технология предусматривает использование дизельных или гидравлических молотов на копровых установках. Ударное воздействие позволяет быстро погружать шпунтовые сваи даже в плотные грунты. Однако высокий уровень вибрации и шума ограничивает применение метода в густонаселенных районах. Забивка может негативно влиять на фундаменты близлежащих зданий, поэтому требует соблюдения безопасных расстояний.
Вибропогружение
Более деликатная технология, использующая вибрационное воздействие для преодоления сил трения в грунте. Вибропогружатели создают направленные колебания, которые "разжижают" грунт вокруг шпунта, облегчая его погружение. Метод генерирует меньше шума и вибраций по сравнению с забивкой, что позволяет работать в условиях плотной застройки. Современные установки совмещают вибрационное воздействие со статической нагрузкой для повышения эффективности.
Статическое вдавливание
Самый точный и безопасный способ монтажа, использующий сваевдавливающие установки (СВУ). Шпунт погружается под действием статического давления без ударных и вибрационных нагрузок. Технология обеспечивает высокую точность позиционирования и позволяет работать на расстоянии от 80 см до существующих фундаментов. Недостатком является низкая скорость работы и высокая стоимость оборудования.
Комбинированные методы
Для ускорения процесса применяются вспомогательные технологии: лидерное бурение в твердых грунтах и погружение с гидроподмывом в плотных породах. Эти методы снижают сопротивление грунта и повышают эффективность основного способа погружения.
Способы извлечения шпунта
Извлечение шпунтовых свай после завершения строительных работ производится преимущественно методом вибрации. Независимо от способа первоначального погружения, для демонтажа используются вибропогружатели, которые ослабляют силы трения между шпунтом и окружающим грунтом.
Процесс извлечения требует осторожности, особенно при работе с замковыми соединениями. Неправильный демонтаж может привести к повреждению замков и деформации профиля, что сделает шпунт непригодным для повторного использования. Опытные специалисты применяют специальные захватные устройства и контролируют усилие извлечения, чтобы минимизировать повреждения.
В некоторых случаях шпунт остается в грунте навсегда, становясь частью постоянной конструкции. Это происходит при строительстве набережных, подпорных стенок и других сооружений, где шпунтовое ограждение выполняет несущие функции.
Повторное использование шпунта
Стальной шпунт при правильной эксплуатации выдерживает 5-7 циклов погружения и извлечения. Это делает его экономически выгодным для подрядных организаций, которые используют один комплект шпунта на нескольких объектах. После каждого демонтажа проводится техническая экспертиза состояния профилей: проверяется целостность замков, отсутствие трещин и деформаций.
ПВХ шпунт обычно устанавливается на постоянной основе благодаря своей долговечности и устойчивости к внешним воздействиям. Однако при необходимости полимерные профили также могут извлекаться и использоваться повторно, сохраняя первоначальные характеристики.
Повторное применение целесообразно при отсутствии критических повреждений, соответствии размерных характеристик требованиям нового проекта и экономической обоснованности транспортировки. Бракованный металлический шпунт утилизируется как металлолом, а поврежденный ПВХ — перерабатывается в другие полимерные изделия.
