Шпунт Ларсена Л4 – это один из наиболее востребованных видов металлического шпунта, применяемый в современном строительстве там, где требуется надежно удержать грунт и обеспечить устойчивость ограждающих конструкций. Тема актуальна для застройщиков, проектировщиков и подрядчиков, работающих с котлованами, береговым укреплением и подземными сооружениями.
В статье будет разобрано, что представляет собой тип шпунта Л4, какие у него технические характеристики, включая размеры, вес и длину, в чем заключаются его практические преимущества, как устроена стандартизация и маркировка профиля, а также где именно шпунт Ларсена Л4 применяется на практике и почему его выбирают для сложных инженерных задач.
Содержание:
Что это такое

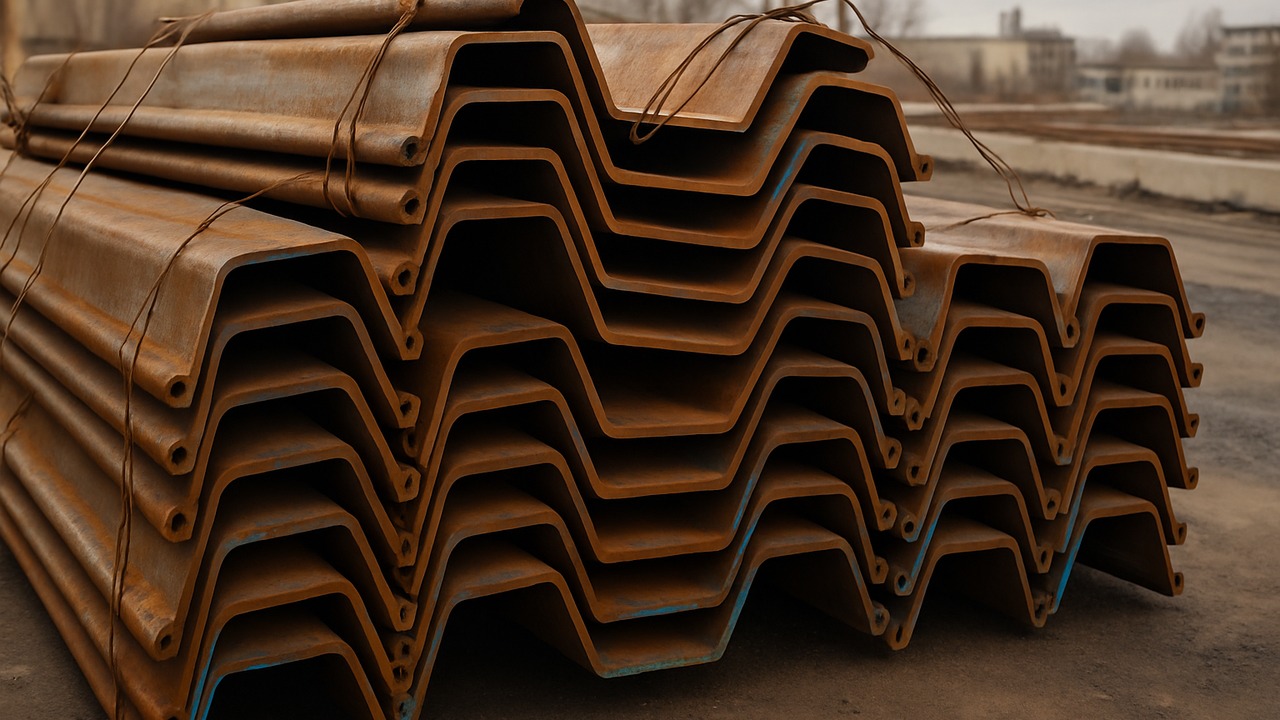

Шпунт Ларсена Л4 — это металлический шпунтовый профиль желобообразной формы со скругленными краями и замковыми соединениями по бокам, которые позволяют отдельным элементам плотно сцепляться между собой в единую стену. Такая конструкция обеспечивает стабильность ограждения при погружении в грунт и равномерно распределяет нагрузку по всей длине шпунтового ряда.
Исторически форма профиля восходит к первым U-образным решениям, которые показали свою эффективность именно за счет простоты погружения и надежности замков. Название связано с инженером Трюгве Ларсеном, чьи разработки легли в основу современной шпунтовой системы, используемой и сегодня в виде профиля Л4.
Технические характеристики Шпунта Ларсена Л4
Технические характеристики шпунта подобраны так, чтобы обеспечивать устойчивость конструкции при значительных нагрузках и при этом оставаться удобным в монтаже. Профиль изготавливается из углеродистой стали с добавлением меди, что положительно влияет на прочность и ресурс при эксплуатации во влажных и сложных грунтах. Размеры шпунта позволяют формировать плотное ограждение с прогнозируемой несущей способностью, а вес профиля учитывается при подборе техники для погружения.
| Параметр | Значение |
|---|---|
| Тип профиля | Желобчатый с замковыми соединениями |
| Материал | Сталь СТ3ПС, СТ3СП или 16ХГ |
| Полезная ширина | 405 мм |
| Вес 1 погонного метра | 74,1 кг |
| Вес 1 м² шпунтовой стены | 182,7 кг |
| Максимальная длина | до 18 м |
| Прочность стенки | 517 кН·м/м |
| Повторное использование | до 7–8 циклов |
Плюсы шпунта Л4
Шпунт Л4 ценят за сочетание эксплуатационной надежности и практичности на строительной площадке. Его конструкция и свойства позволяют использовать профиль в сложных инженерных условиях без перерасхода материалов и ресурсов. К основным плюсам шпунта Л4 относят:
- высокую несущую способность, благодаря которой шпунтовая стенка сохраняет устойчивость при давлении грунта и воды;
- плотные замковые соединения, обеспечивающие герметичность ограждения и снижение фильтрации воды;
- повышенную стойкость к коррозии, что важно при работе во влажных и агрессивных средах;
- возможность многократного применения без заметной потери характеристик.
Стандартизация и маркировка
Для шпунта Ларсена Л4 не предусмотрен отдельный профильный ГОСТ, поэтому при его производстве и контроле качества применяются общие нормативы для стальных шпунтовых профилей.
Базовым документом считается ГОСТ 4781-85, который регулирует сортамент, геометрию профиля, массу, требования к стали, а также правила приемки и отсутствие дефектов, в первую очередь в зоне замков. Конкретные прочностные и эксплуатационные параметры подтверждаются испытаниями по смежным стандартам — на растяжение, изгиб и ударную вязкость, а марки сталей задаются отдельными ГОСТами.
На практике производители опираются не только на ГОСТы, но и на технические условия (ТУ), где детально прописаны характеристики именно шпунта Л4 - ТУ 14-2-879-89. Маркировка изделий указывает тип профиля, марку стали и основные параметры, что упрощает идентификацию шпунта при поставке, хранении и повторном использовании на строительных объектах.
Применение
| Область применения | Практическая задача |
|---|---|
| Котлованы под фундаменты | Предотвращение осыпания стенок и деформации грунта |
| Гидротехнические сооружения | Формирование устойчивых ограждений в воде и прибрежной зоне |
| Берегоукрепление | Защита береговой линии от размыва и обрушений |
| Строительные площадки | Снижение риска подтопления и фильтрации воды |
| Плотная городская застройка | Ограничение передачи шума и вибраций на соседние здания |
Шпунт Ларсена Л4 остается универсальным и проверенным решением для задач, где важны прочность, предсказуемость поведения конструкции и возможность работы в сложных грунтовых условиях. При этом на практике все чаще встает вопрос оптимизации — по срокам, логистике и бюджету. В ряде проектов стальной профиль целесообразно заменить ПВХ-шпунтом, который не подвержен коррозии, легче в монтаже и хорошо подходит для временных и средненагруженных ограждений. Мы производим ПВХ-шпунт под конкретные параметры объекта, можем изготовить необходимый объем и обеспечить отгрузку точно в согласованные сроки, без срывов графика и лишних затрат для заказчика.
